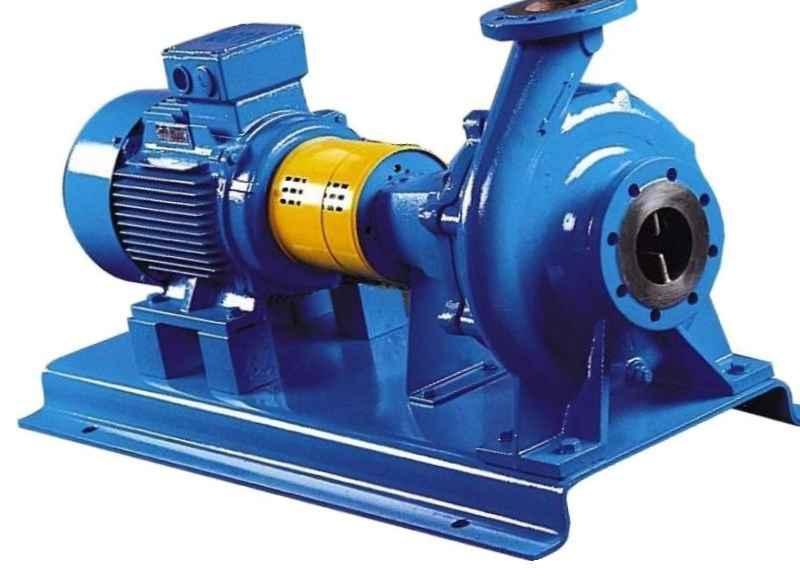

Фекальный насос СМ 100-65-250-4а предназначен для перекачки бытовых и промышленных загрязненных жидкостей, которые содержат большое количество загрязнений. Насосы типа СМ изготавливаются в общепромышленном, экспортно-тропическом исполнениях, используются для работы в закрытых отапливаемых помещениях. Агрегаты могут быть изготовлены в исполнении для взрывоопасных и пожароопасных помещений всех классов.
Перекачиваемые среды: городские и производственные сточные массы и другие неагрессивные жидкости плотностью до 1050 кг/м3 с pH = 6-8.5, с температурой до 353К (80°С) и с содержанием абразивных частиц размером до 5 мм, не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газов в перекачиваемой среде 5%.
Конструкция насосов СМ аналогична конструкции консольных насосов типа К. Отличие состоит в конструкции рабочего колеса и корпуса. В насосах СМ колесо изготовлено с большим проходным сечением, т.е. с меньшим количеством лопаток и существенно шире. Корпус и рабочее колесо изготовлены из серого чугуна, защитная втулка и вал - сталь 45, 35. В насосе установлено двойное сальниковое уплотнение из хлопчатобумажной набивки, куда для охлаждения и обеспечения гидравлического затвора подается техническая жидкость под давлением, превышающим давление перед в напорном патрубке на 0,5-1,0 атм.
Основные атрибуты | |
---|---|
Производитель | ГМС насосы |
Страна производитель | Россия |
Вид насоса | Фекальный |
Потребляемая мощность | 5.5 Вт |
Пропускная способность | 45 куб. м/час |
Диаметр перекачиваемых частиц | 5 мм |
Вес | 120 кг |
Максимальная температура рабочей жидкости | 80 град. |
Качество воды | Грязная |
Способ установки насоса | Погружной |
Максимальный напор | 16 м |
Габаритные и присоединительные размеры | |
Высота | 1300 мм |
Ширина | 410 мм |
Длина | 585 мм |
Конструктивные особенности | |
Установка насоса | Горизонтальная |
Материал корпуса | Чугун |
Пользовательские характеристики | |
Мощность | 5.5 |
Частота вращения | 1500 об./мин |
Подача | 45 м3/час |
Масса | 120 |
Содержание абразивных частиц не более | 1 % |
Максимальный размер неабразивных, взвешенных частиц в перекачиваемой жидкости | 5 мм |
Напор | 16 м |
