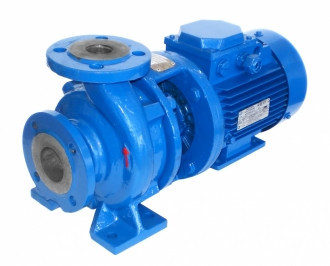

КМ 150-125-250 (консольный-моноблочный)

Электронасосы центробежные консольные моноблочные типа КМ предназначены для перекачивания в стационарных условиях технической воды (кроме морской) с рН=6 – 9, содержащей механические примеси не более 0,1 % по объему и размером частиц не более 0,2 мм, а также других жидкостей, сходных с водой по плотности и химической активности температурой от минус 10 до + 85 ºС.

Класс защиты электронасосов от поражения электрическим током I ГОСТ 12.2.007.0-75. Электронасосы относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90. Климатическое исполнение У, категория размещения 3.1 по ГОСТ 15150-69. Электронасосы не предназначены для установки во взрывоопасных и пожароопасных помещениях.

Электронасос состоит из центробежного насоса и фланцевого электродвигателя с удлиненным концом вала. Направление вращения вала – по часовой стрелке, если смотреть со стороны электродвигателя. Стрелка, указывающая направление вращения, расположена на корпусе насоса.

Корпус насоса представляет собой чугунную отливку, в которой выполнены входной и выходной патрубки, спиральная камера и опорные лапы. Корпус насоса соединяется с фланцем электродвигателя с помощью фонаря.

Рабочее колесо представляет  собой отливку из чугуна и закреплено на валу  шпонкой и винтом или гайкой.

Уплотнение вала – одинарная мягкая  сальниковая набивка. Для предотвращения износа вала под сальниковой набивкой на валу имеется защитная втулка.

• для перекачивания чистой воды (холодной, горячей до 105°С) в системах водоснабжения структур ЖКХ , муниципальных водоканалов
• для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов
• в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли
• для обеспечения водой садоводческих и дачных посёлков
• в системах пожаротушения жилых и гражданских объектов
• на объектах теплоэнергетики –  для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды

• корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов
• компактность конструкции;
• отсутствие необходимости центровки агрегата и как следствие более низкие уровни вибрации и шума;

• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  Марки	Подача (номин.), м³/ч	Напор, м	Частота вращения, об/мин	Частота вращения, c˜¹	Давление на входе в насос, кгс/см², не более	КПД насоса, %	Напряжения сети, В	Частота тока, Гц	Вид тока	Допускаемый кавитационный запас, м, не более	Мощность двигателя, кВт
  КМ 50-32-125	12.5	20	2900	48	3.5	58	380	50	переменный	3.5	2.2
  КМ 50-32-125а	10	16	2900	48	3.5	56	380	50	переменный	3.5	1.5
  КМ 65-50-125	25	20	2900	48	3.5	66	380	50	переменный	3.8	4
  КМ 65-50-125а	23	16	2900	48	3.5	64	380	50	переменный	3.8	4
  КМ 65-50-160	25	32	2900	48	3.5	62	380	50	переменный	3.8	5.5
  КМ 65-50-160а	20	25	2900	48	3.5	59	380	50	переменный	3.8	4
  КМ 80-65-160	50	32	2900	48	6	71	380	50	переменный	4	7.5
  КМ 80-65-160а	45	28	2900	48	6	69	380	50	переменный	4	7
  КМ 80-65-160б	40	20	2900	48	6	66	380	50	переменный	4	5.5
  КМ 80-50-200	50	50	2900	48	6	66	380	50	переменный	4.5	15
  КМ 80-50-200а	45	40	2900	48	6	62	380	50	переменный	4.5	11
  КМ 100-65-200	100	50	2900	48	6	73	380	50	переменный	4.5	30
  КМ 100-65-200а	90	40	2900	48	6	66	380	50	переменный	4.5	22
  КМ 100-65-250	100	80	2900	48	6	68	380	50	переменный	4.5	45
  КМ 100-65-250а	90	67	2900	48	6	64	380	50	переменный	4.5	37
  КМ 100-80-160	100	32	2900	48	6	76	380	50	переменный	4.5	12
  КМ 100-80-160а	90	26	2900	48	6	71	380	50	переменный	4.5	11
  КМ 100-80-160б	80	20	2900	48	6	71	380	50	переменный	4.5	7
  КМ 150-125-250	200	20	1450	24	6	82	380	50	переменный	4.2	18.5
  КМ 150-125-250а	180	16	1450	24	6	81	380	50	переменный	4.2	15

  УСЛОВНОЕ ОБОЗНАЧЕНИЕ

  Например   КМ 50-32-125а-С-У 3.1 ТУ 3631-216-05747979-2003, где :

  • КМ – консольный моноблочный;
  • 50 – условный диаметр всасывающего  патрубка, мм;
  • 32 – условный диаметр выходного патрубка; мм;
  • 125 – условный диаметр рабочего колеса; мм
