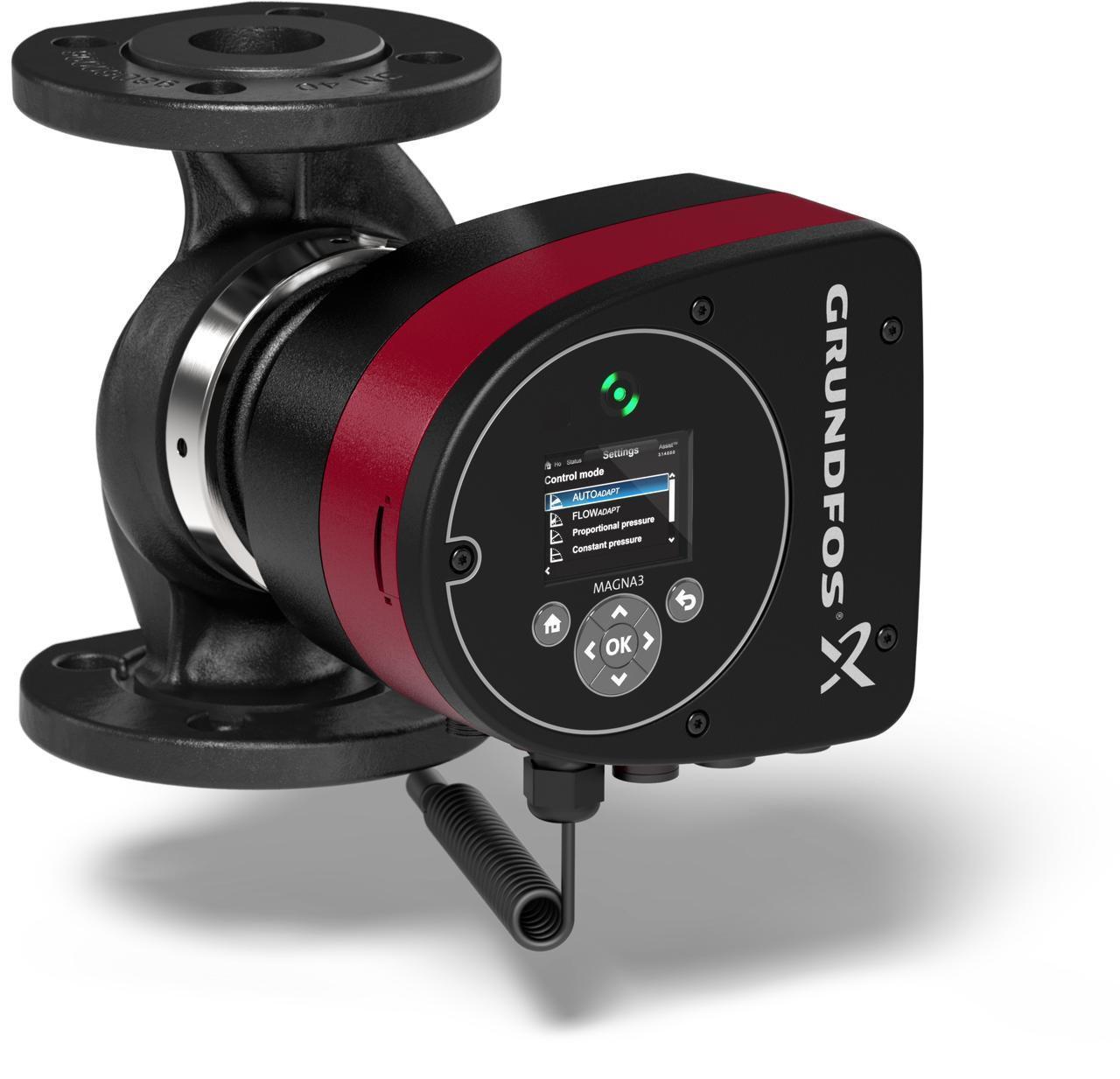

MAGNA3 – Больше, чем насос
Обладая непревзойденным КПД, широким диапазоном характеристик и встроенными средствами связи, функциональностью, MAGNA3 является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы для зданий.
Данный насос мастер класса от Grundfos будет прекрасно соответствовать применению и в системах отопления и охлаждения, что делает его очевидным выбором для практически любого объекта строительства – старого или нового.
MAGNA3 ― насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью.
Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса.
MAGNA3 ― насоса, которые не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.
Характеристики насоса следующие:
• котроллер, встроенный в блок управления
• панель управления с TFT-дисплеем на блоке управления
• блок управления рассчитан на опциональные CIM-модули
• встроенные датчик перепада давления и температуры
• чугунный корпус насоса (в зависимости от модели)
• кожух ротора из композиционного материала, армированного углеродным волокном
• опорный диск подшипника и оболочка ротора из нержавеющей стали
• кожух статора из алюминиевого сплава
• силовая электроника с воздушным охлаждением
MAGNA3 является однофазным насосом.
Характерные особенности:
• AUTOADAPT (автоматическая поднастройка).
• FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса).
• Пропорциональный контроль давления.
• Постоянный контроль давления.
• Постоянный контроль температуры.
• Кривая постоянного режима работы.
• Кривая максимального или минимального режима работы.
• Автоматический ночной режим.
• Не требуется никакая внешняя защита электродвигателя.
• Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева.
• Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.
Связь
MAGNA3 обеспечивает связь по следующим интерфейсам:
• беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote)
• связь по полевой шине через CIM-модули
• цифровые входы
• релейные выходы
• аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)
Электродвигатель и электронный контроллер
MAGNA3 включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель). Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем.
Скорость насоса контролируется при помощи встроенного частотного преобразователя.
Датчик перепада давления и температуры встроен в насос.
Жидкость: | |
Рабочая жидкость: | Вода |
Диапазон температур жидкости: | -10 .. 110 °C |
Технич.: | |
TF класс: | 110 |
Данные на фирменной табличке: | CE,VDE,PCT |
Материалы: | |
Корпус насоса: | Чугун |
EN-GJL-200 | |
ASTM A48-200B | |
Рабочее колесо: | PES 30%GF |
Монтаж: | |
Диапазон температуры окружающей среды: | 0 .. 40 °C |
Макс. рабочее давление: | 10 бар |
Соединение труб: | G 2" |
Допустимое давление: | PN10 |
Монтажная длина: | 180 мм |
Данные электрообор-я: | |
Потребл.мощн.-P1: | 9 .. 144 Вт |
Максимальное потребление тока: | 0.09 .. 1.19 A |
Промышленная частота: | 50 Hz |
Номинальное напряжение: | 1 x 230 V |
Класс защиты (IEC 34-5): | X4D |
Класс изоляции (IEC 85): | F |
Другое: | |
Маркировка: | Grundfos Blueflux |
Класс электропотребления (EEI): | 0.19 |
Нетто вес: | 4.8 кг |
Полный вес: | 5.27 кг |
Объем упаковки: | 0.015 м3 |
